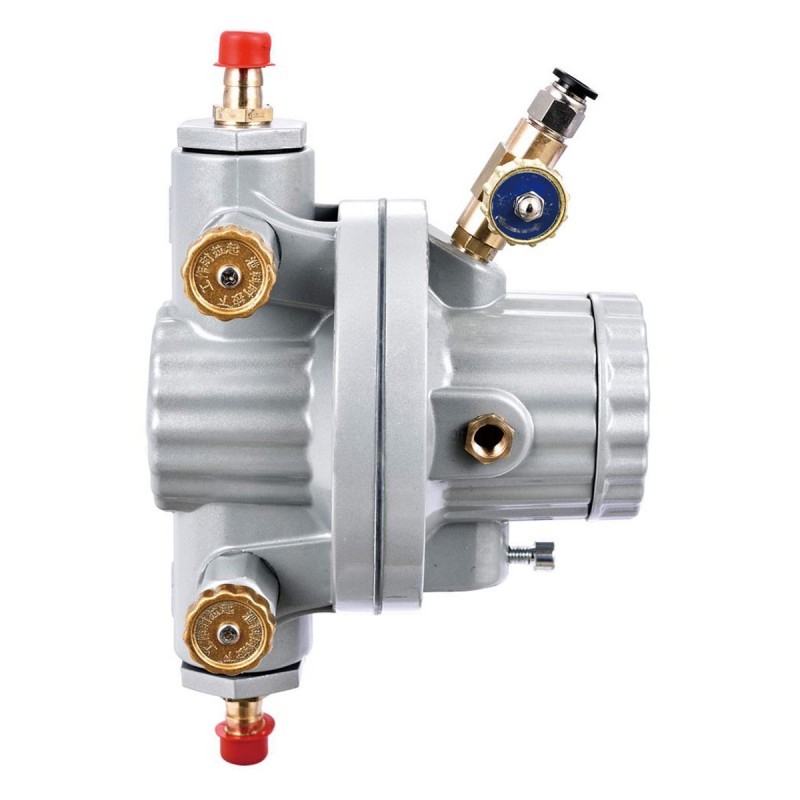

ปั๊มไดอะแฟรมเดี่ยว

ตัวปั๊มทำจากอลูมิเนียมอัลลอยด์ซึ่งมีน้ำหนักเบาและทนต่อการกัดกร่อน ปั๊มไดอะแฟรมเดี่ยว BML-5 ติดตั้งเทฟลอน (ไดอะแฟรมทนต่อการกัดกร่อน) ซึ่งสามารถต้านทานการกัดกร่อนของตัวกลางที่มีฤทธิ์กัดกร่อน เช่น กรดแก่ ด่างแก่ และตัวทำละลายอินทรีย์ และสามารถดูดและระบายของเหลวผ่านการอัดขึ้นรูปของปั๊มไดอะแฟรม เนื่องจากไดอะแฟรมเดี่ยวขับเคลื่อนด้วยลมอัด ตัวอุปกรณ์จึงมีคุณสมบัติป้องกันการระเบิด และเหมาะสำหรับใช้ในสภาพแวดล้อมที่ติดไฟและระเบิดได้

รุ่นสินค้า: BML-5
อัตราการไหลสูงสุด: 10 ลิตร/นาที 0.6 ลบ.ม./ชม
ระยะดูด: 2 ม. หัว: 4 ม
แรงดันจำหน่ายสูงสุด: 0.5Mpa
ขีดจำกัดอนุภาคของแข็ง: 2 มม
ใช้ช่วงความดันอากาศ: 0.2-0.5Mpa
วัสดุเปลือก: อลูมิเนียมอัลลอยด์
วัสดุไดอะแฟรม: ยางไนไตรล์เทฟลอน
หัวข้อ: BSPT ของอังกฤษ
ทางเข้าและทางออกของของเหลว: 3/8" ส่วนต่อประสานอากาศ: 1/4"
น้ำหนักสุทธิ: 1.8กก. น้ำหนักสุทธิ: 3กก
ขนาดบรรจุ: 6 ชิ้น 650*300*450 มม
8 ชิ้น 545*320*370 มม

ปั๊มไดอะแฟรมเดี่ยว BML-5 ส่วนใหญ่ใช้ในระบบการหมุนเวียนการยกหมึกของเครื่องพิมพ์กราเวียร์ เครื่องพิมพ์เฟล็กโซกราฟี และอุปกรณ์อื่น ๆ เพื่อให้แน่ใจว่าหมึกยังคงอยู่ในสถานะไหลในไปป์ไลน์และระบบจ่ายหมึกเพื่อหลีกเลี่ยงการตกตะกอนและการอุดตัน

หน่วยขับเคลื่อน
อุปกรณ์ขับเคลื่อนของปั๊มไดอะแฟรมเดี่ยวใช้ลมอัดหรือแรงกลเพื่อดันไดอะแฟรมไปมา ไม่ต้องใช้พลังงานระหว่างการทำงาน และเหมาะสำหรับสภาพแวดล้อมที่ป้องกันการระเบิดและไวไฟ
ห้องอัดอากาศ
ให้พลัง อากาศอัดจะเข้าสู่ห้องนี้ โดยดันไดอะแฟรมให้เคลื่อนที่ เพื่อดึงของเหลวเข้าและออก
กะบังลม
ไดอะแฟรมทำจากวัสดุเทฟลอน มีความทนทานต่อการกัดกร่อนในระยะยาวจากกรดแก่ เช่น กรดไฮโดรคลอริก กรดซัลฟูริก และกรดไนตริกได้อย่างน่าเชื่อถือ เบสแก่เช่นโซเดียมไฮดรอกไซด์และโพแทสเซียมไฮดรอกไซด์ และตัวทำละลายอินทรีย์ทั่วไป เช่น เอทานอล อะซิโตน และโทลูอีน ซึ่งจะช่วยป้องกันการแตกร้าวของไดอะแฟรม บวม และอายุเนื่องจากการกัดกร่อน ซึ่งจะช่วยยืดอายุการใช้งานของอุปกรณ์ได้อย่างมาก
โครงสร้างเสริม
ซึ่งรวมถึงซีล วาล์ว และโครงสร้างเสริมอื่นๆ เพื่อให้แน่ใจว่าปั๊มมีความแน่นหนาและป้องกันการรั่วซึม
